Autoval Vietnam nhập khẩu và phân phối các thương hiệu uy tín Nhật Bản, Hàn Quốc về van điều khiển công nghiệp
Được sử dụng trong các môi trường khắc nghiệt trong các ngành công nghiệp như hóa chất, dầu khí, nhà máy điện và xử lý nước tinh khiết để cung cấp khả năng kiểm soát lưu lượng ổn định, tin cậy và chính xác cho nhiều ứng dụng khác nhau.

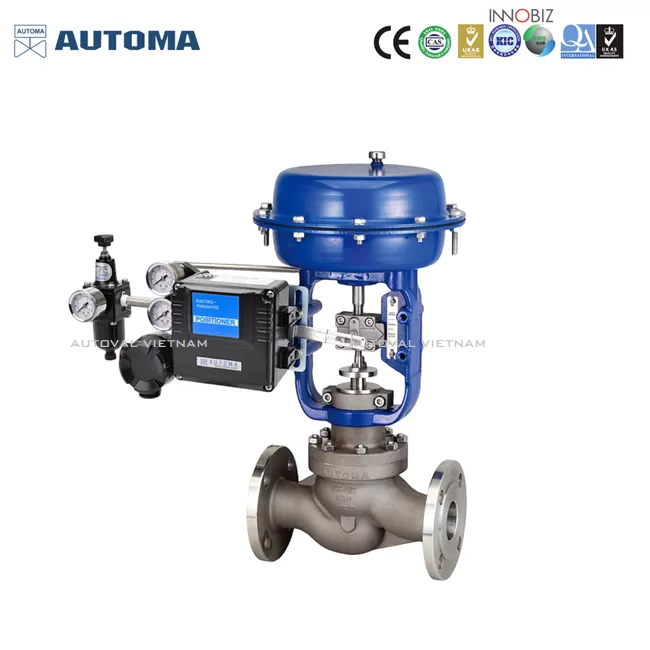

Hình ảnh van cầu tuyến tính khí nén AUTOMA Hàn Quốc - Automa Globe Control Valve - ACV series
Dưới nhiều tên gọi khác nhau thường gặp trong thực tế như van cầu tuyến tính khí nén, van hơi tuyến tính điều khiển khí nén, van cầu điều khiển khí nén tuyến tính, van điều khiển nhiệt độ tuyến tính, van điều khiển áp suất tuyến tính v.v ... thì tựu chung lại tất cả cùng để chỉ dòng van cầu điều khiển tuyến tính khí nén - Globe Control Valve - sử dụng thân van cầu [globe type valve] kết hợp với bộ truyền động khí nén kiểu màng [diaphragm pneumatic actuator] cùng bộ điều khiển khí nén tuyến tính [electro pneumatic positioner] - để điều khiển & tiết lưu dòng chảy trong đường ống bằng cách thay đổi độ mở của đĩa van [valve plug] từ đó thay đổi tiết diện dòng chảy qua van.
Nguyên lý cơ bản, van cầu điều khiển tuyến tính sử dụng khí nén (nguồn động lực) thông qua bộ truyền động khí nén tác động trực tiếp lên đĩa van nhằm thay đổi tiết diện dòng chảy, qua đó giúp điều chỉnh lưu lượng phía sau van tương ứng với tín hiệu điện (nguồn điều khiển) một cách tự động có kiểm soát.
Van cầu điều khiển tuyến tính thường được sử dụng cho các ứng dụng kiểm soát & điều chỉnh (controlling) các thông số vận hành của quy trình yêu cầu độ chính xác cao và thời gian phản hồi nhanh, bằng cách tiết lưu (throttling) dòng chảy qua van. Về cơ bản, van cầu tuyến tính khí nén cho phép tinh chỉnh tốc độ (lưu lượng) dòng chảy để duy trì các điều kiện cụ thể như áp suất - van tuyến tính điều khiển áp suất, nhiệt độ - van tuyến tính điều khiển nhiệt độ, lưu lượng - van tuyến tính điều khiển lưu lượng, mức chất lỏng - van tuyến tính điều khiển mức ... của hệ thống trong các nhà máy công nghiệp.
Nguồn cấp
Van khí nén sử dụng nguồn cấp khí nén - bộ truyền động khí nén, trong khi van điện sử dụng nguồn điện - motor điện cùng hệ thống bánh răng truyền động cơ khí để đóng mở van.
Độ chính xác
Van cầu điều khiển điện về cơ bản thường cung cấp độ chính xác cao hơn, do vậy phù hợp cho các ứng dụng đòi hỏi sự điều khiển chính xác với hệ thống điều khiển phức tạp hơn.
Tốc độ điều khiển
Van cầu điều khiển khí nén có ưu điểm thời gian phản hồi nhanh hơn do tác động nhanh của bộ truyền động khí nén, do vậy thường được sử dụng trong các ứng dụng yêu cầu tác động nhanh như điều khiển áp suất, điều khiển lưu lượng. Trong một số trường hợp với môi trường yêu cầu về chống cháy nổ thì van cầu điều khiển khí nén sẽ ưu tiên được lựa chọn.
Chi phí mua sắm
Van điều khiển khí nén thường có chi phí đầu tư lắp đặt ban đầu rẻ hơn van điện tuy nhiên chi phí vận hành, bảo trì bảo dưỡng lâu dài sẽ tốn kém hơn.

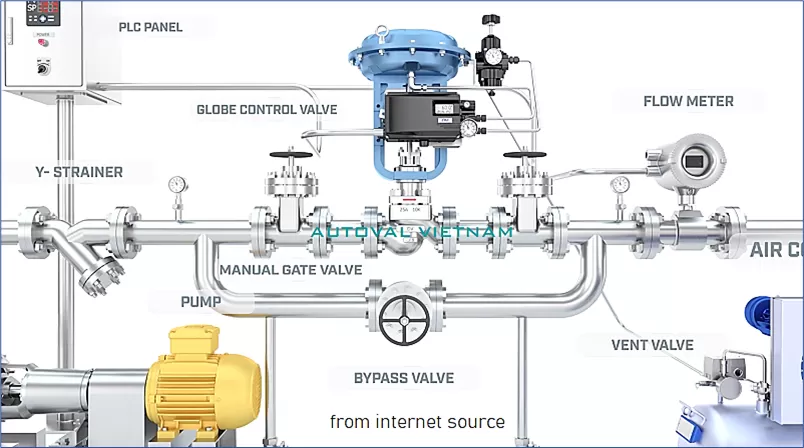

Sơ đồ điển hình của van cầu điều khiển tuyến tính
Độ tin cậy - ổn định
Van cầu tuyến tính khí nén có các ưu điểm vượt trội so với các loại van điều khiển khác dùng thân van bi hay van bướm về độ tin cậy, sự ổn định và chính xác trong các ứng dụng điều khiển.
Độ chính xác
Van cầu tuyến tính khí nén luôn được ưu tiên lựa chọn cho các ứng dụng yêu cầu chính xác về điều khiển liên quan đến các thông số như lưu lượng, nhiệt độ, áp suất hay mực chất lỏng của hệ thống.
Hiệu suất
Với đặc tính cấu tạo của thân van, van cầu đã được chứng minh là loại van có được độ tuyến tính lý tưởng nhất trong việc điều khiển, nhằm đạt được các thông số cài đặt nhanh chóng và chính xác.

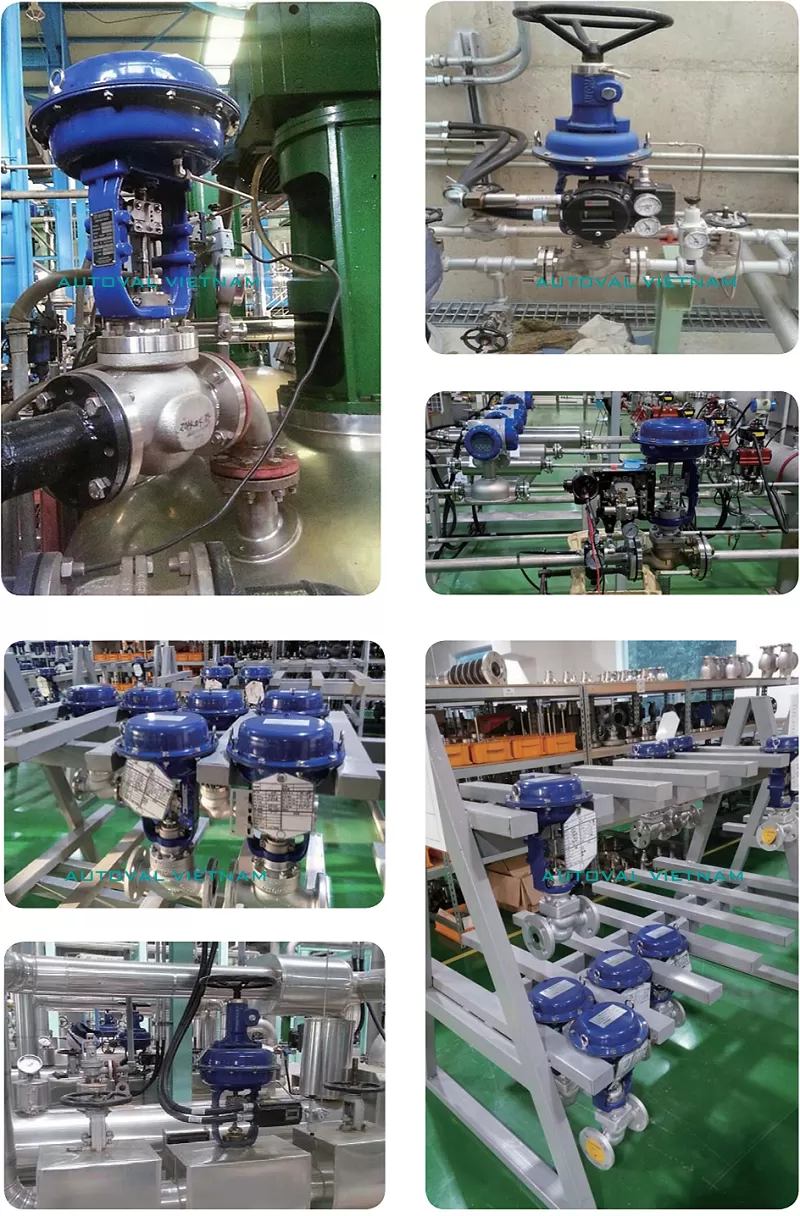

Thường được sử dụng trong các hệ thống yêu cầu kiểm soát dòng chảy chính xác và ổn định, chẳng hạn như trong các nhà máy xử lý hóa chất, trên các đường ống nước nóng & nước lạnh hệ thống điều hòa thông gió HVAC & hệ thống chiller trong các nhà máy sản xuất linh kiện điện tử - vi mạch, hệ thống hơi nước & lò hơi trong các nhà máy sản xuất công nghiệp, trong các nhà máy điện, các hệ thống gia nhiệt dùng hơi nước, hệ thống gia nhiệt dùng dầu tải nhiệt ...
Van cầu điều khiển tuyến tính dùng cho hơi nước nhiệt độ cao
Với các tên gọi phổ biến như van hơi điều khiển khí nén hay van cầu hơi nóng, là loại van cầu tuyến tính khí nén được sử dụng trên các đường ống công nghệ, đó có thể là giàn trao đổi nhiệt, lò sấy, buồng sấy, bồn gia nhiệt, nồi nấu ... sử dụng hơi nước nhiệt độ cao.
Van cầu điều khiển tuyến tính dùng để điều khiển nhiệt độ
Van tuyến tính điều khiển nhiệt độ, là tên gọi ám chỉ một tác vụ cụ thể của dòng van này, thông qua việc điều chỉnh dòng môi chất qua van (nước nóng, hơi nước, dầu nóng, dầu tải nhiệt ...) giúp thay đổi nhiệt độ của thiết bị/hệ thống phía sau đó.
Van cầu điều khiển tuyến tính dùng để điều khiển áp suất
Tương tự, van tuyến tính điều khiển áp suất tiết lưu dòng chảy (lưu lượng) qua van sẽ làm cho áp suất hệ thống phía sau đó thay đổi và duy trì ở một giá trị cài đặt nào đó. Việc thay đổi (giảm) áp suất sau van cũng tương tự như chức năng của một van giảm áp. Trong trường hợp khác, van cầu điều khiển tuyến tính được sử dụng như một van điều áp tự động nhằm duy trì và ổn định áp lực của hệ thống phía trước van, giữ cho áp suất trước van duy trì ở giá trị cài đặt mong muốn - điều áp trước van.

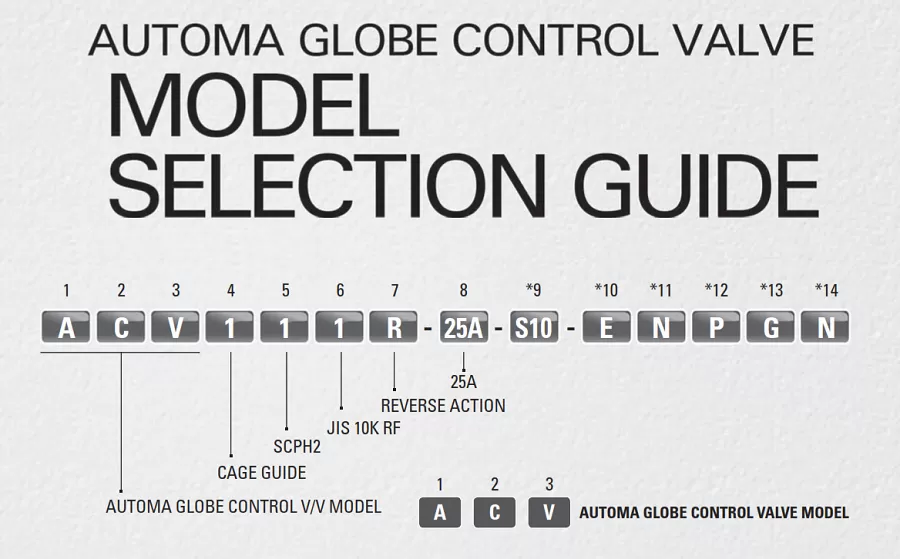

Van cầu tuyến tính khí nén AUTOMA mã sản phẩm ACV đa dạng về thiết kế, vật liệu chế tạo, cấp áp lực làm việc, dải lưu lượng, tiêu chuẩn kết nối nhằm đáp ứng hầu hết các ứng dụng công nghiệp hiện đại.
Dựa trên các tiêu chí kỹ thuật cơ bản như cấu tạo của loại van (dùng điều khiển 2 ngả hay 3 ngả), vật liệu chế tạo (liên quan đến tính chất hóa học và nhiệt độ làm việc của môi chất) hoặc cấp áp lực (áp suất làm việc) ... để đưa ra lựa chọn phù hợp, điều này giúp van làm việc ổn định, đảm bảo hiệu suất, vận hành an toàn và tối ưu chi phí. Ngoài ra, các yêu cầu về độ rung, tiếng ồn cũng rất quan trọng ngay từ khâu tính toán ban đầu.

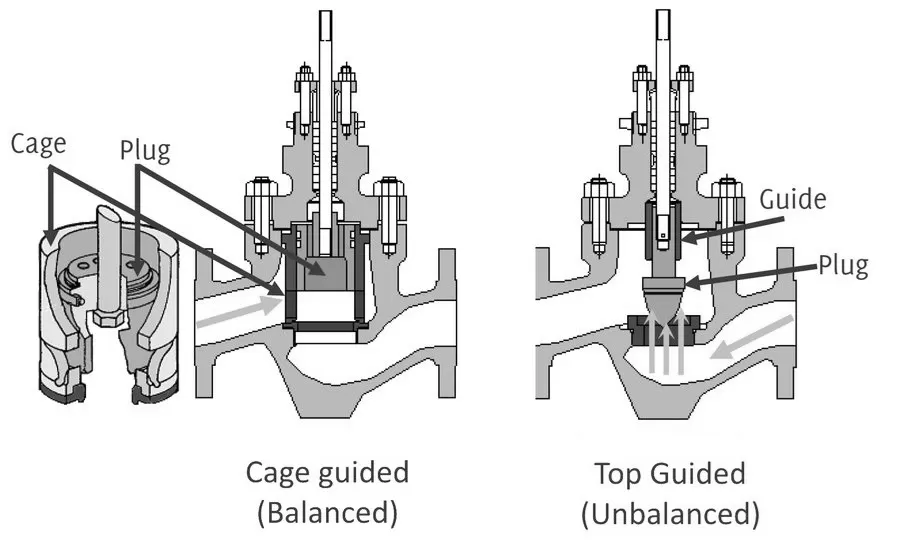

Là kiểu van với thiết kế "cage guide", cho van có

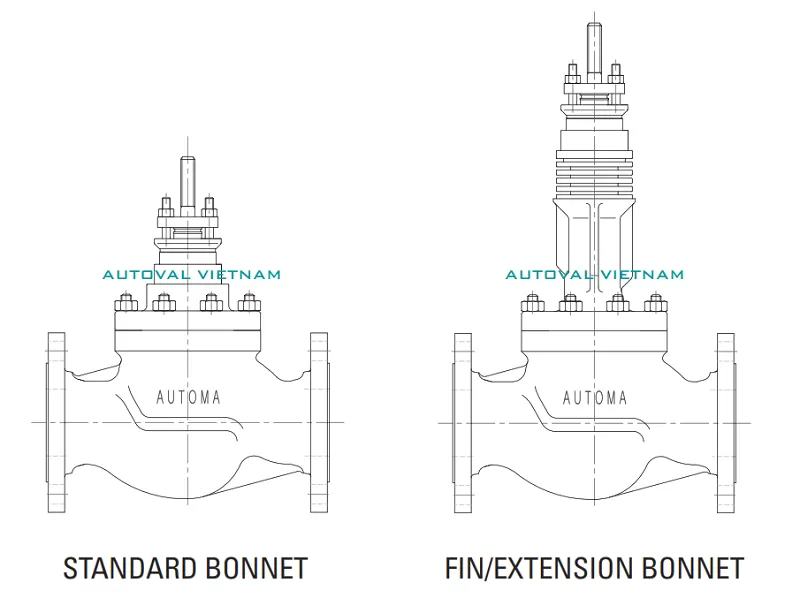

Dải nhiệt độ: Standard Bonnet: -20 ~ 230 (oC) | Fin/Extension : -45 ~ -20 or over 230 (oC)

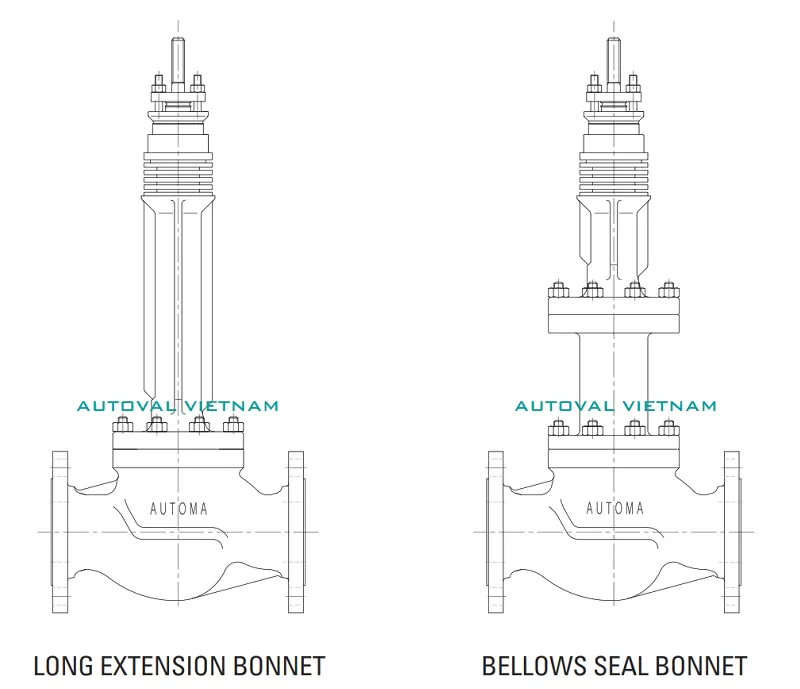

Dải nhiệt độ: Long Extension Bonnet: -196 ~ -45 (oC)

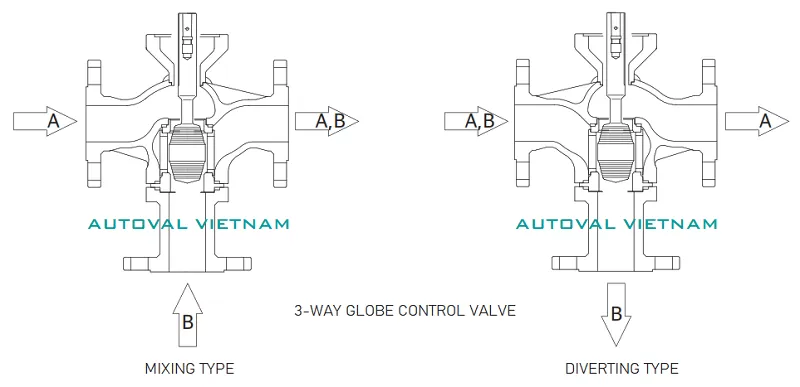

Van cầu tuyến tính khí nén AUTOMA loại 3 ngả
