Đồng hồ áp suất Automa Hàn Quốc được thiết kế theo chuẩn EN 837-1 phát triển bởi Ủy ban Tiêu chuẩn hóa Châu Âu - The European Committee for Standardization. Đây là tiêu chuẩn được áp dụng thiết kế cho nhiều loại đồng hồ đo áp suất và cảm biến khác nhau, trong đó bao gồm đồng hồ đo áp suất ống Bourdon, đồng hồ đo chân không, đồng hồ đo chân không và áp suất kết hợp. Đồng hồ áp suất EN 837-1 Automa tuân thủ các tiêu chuẩn về kích thước, tiêu chuẩn đo lường, các tiêu chuẩn về kiểm tra (testing) và cấp độ an toàn (safety class).
Đồng hồ áp suất EN 837-1 Automa nói chung có cấu tạo cơ bản là một thiết bị cơ khí dùng để đo lường và hiển thị cường độ (áp suất) của môi chất (lỏng, khí, hơi nước) trong một hệ thống kín. Đồng hồ áp suất đóng vai trò quan trọng trong việc giám sát và kiểm soát áp suất, đảm bảo an toàn, tối ưu hiệu suất và tiết kiệm năng lượng.
CẤU TẠO ĐỒNG HỒ ÁP SUẤT AUTOMA HÀN QUỐC
Đồng hồ áp suất EN 837-1 Automa sử dụng ống bourdon chữ C (C-type) hoặc dạng ống xoắn (helical-type) tùy theo dải áp và kích thước thiết kế. Thành phần cảm biến ống bourdon liên kết qua cơ cấu bánh răng tới kim chỉ thị áp. Khi áp suất trong ống tăng lên sẽ có xu hướng giãn nở từ đó tác động lên kim quay thể hiện giá trị áp suất đo được.
Đồng hồ áp suất Automa sử dụng thiết kế dạng ống cong chữ C (C-type bourdon tube) cho dải áp nhỏ (<100bar) và dạng ống xoắn (helical-type bourdon tube) cho dải áp lớn hơn, tới 600bar.
ỨNG DỤNG CỦA ĐỒNG HỒ ÁP SUẤT
Đồng hồ áp suất Automa Hàn Quốc đa dạng về thiết kế, công năng, vật liệu chế tạo, dải đo … do vậy có thể sử dụng cho hầu hết các ngành công nghiệp, lĩnh vực sản xuất và cả trong những ứng dụng dân dụng & thương mại yêu cầu chất lượng sản phẩm cao, độ bền và sự làm việc ổn định.
Đồng hồ áp suất Automa có thể đáp ứng được nhiều điều kiện môi trường làm việc với các yêu cầu kỹ thuật khác nhau. Từ những môi trường công nghiệp khắc nghiệt, đòi hỏi độ chính xác và khả năng chống ăn mòn cao (hóa chất, thực phẩm) cho đến các hệ thống thông thường như khí nén hay cấp nước. Để lựa chọn đúng và phù hợp loại đồng hồ áp suất cho một ứng dụng cụ thể sẽ phụ thuộc vào các yếu tố như môi chất tiếp xúc, dải áp suất, điều kiện về nhiệt độ & độ ẩm của môi trường lắp đặt.
PHÂN LOẠI ĐỒNG HỒ ÁP SUẤT AUTOMA HÀN QUỐC
Theo vật liệu chế tạo
Đồng hồ áp suất Automa toàn bộ inox
Đây là dòng sản phẩm cao cấp được làm hoàn toàn bằng thép không gỉ, có độ bền cao, thiết kế chắc chắn, chịu được va đập và khả năng chống ăn mòn vượt trội, đảm bảo hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt. Bên cạnh đó, với nhiều thiết kế về dải đo, thang đo, đơn vị áp suất nhằm đáp ứng được đa dạng nhu cầu sử dụng.

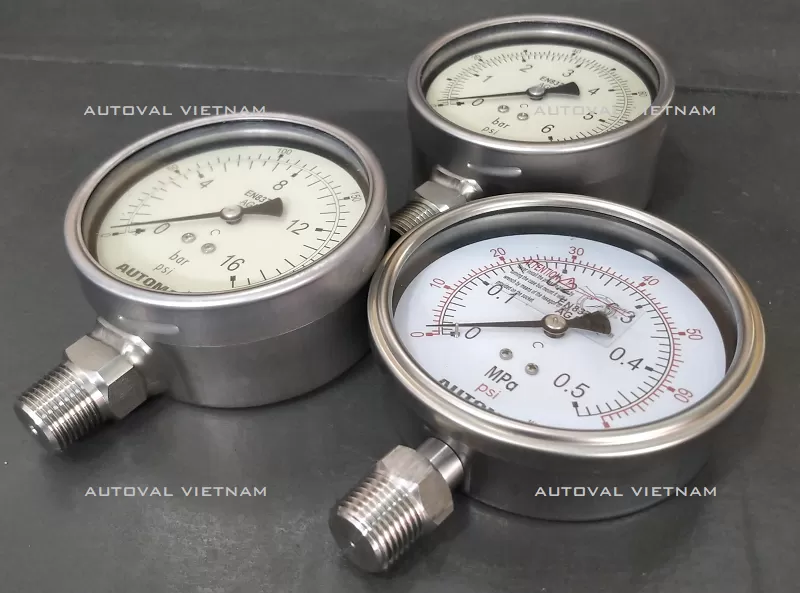

Đồng hồ áp suất Automa Fig. AG52 | AG54
Đồng hồ áp suất Automa inox toàn bộ với kết cấu thân & vỏ cùng bộ phận cảm biến áp suất (ống bourdon) và bánh răng cơ khí được làm bằng vật liệu thép không gỉ SS304. Đặc biệt, chân ren kết nối - bộ phận tiếp xúc trực tiếp với môi chất - được làm từ vật liệu inox SS316 (xem chi tiết sản phẩm đồng hồ áp suất Automa AG54) hoặc inox SS316L (xem chi tiết sản phẩm đồng hồ áp suất Automa AG52) giúp tăng tối đa khả năng chống ăn mòn cũng như đảm bảo yêu cầu an toàn vệ sinh khắt khe nhất.
Đồng hồ áp suất Automa vỏ inox chân ren đồng

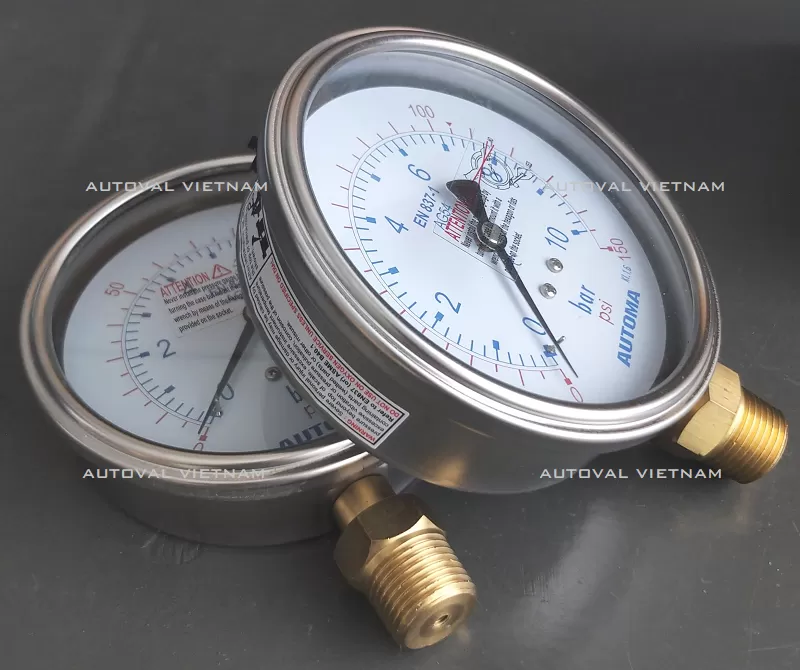

Đồng hồ áp suất Automa Fig. AG50
Dòng sản phẩm đồng hồ áp suất Automa AG50 được thiết kế kết hợp giữa thân inox SS304 cùng bộ phận ống bourdon & chân ren kết nối bằng đồng giúp cho giá thành sản xuất thấp hơn, được sử dụng trong các môi trường không quá khắc nghiệt, không có tính ăn mòn cao như hệ thống khí nén, nước sạch, nước nóng & hơi nước có nhiệt độ không quá cao ...
Đồng hồ áp suất Automa vỏ thép chân ren đồng
Đồng hồ áp suất Automa Fig. AG10
Thân vỏ đồng hồ được làm từ thép sơn tĩnh điện, ống bourdon & chân ren kết nối làm bằng đồng thau. Thường được sử dụng trong các hệ thống môi chất không có tính ăn mòn hóa học hoặc trong môi trường không gây đọng sương như hệ khí nén công nghiệp, hệ thống nước cấp, đường ống nước nóng & hơi nước, dầu thủy lực không ăn mòn, các ứng dụng công nghiệp chung. Sản phẩm đồng hồ áp suất Automa AG10 vỏ thép có giá thành rẻ, có tính ứng dụng cao trong cả công nghiệp lẫn các công trình thương mại dẫn dụng.
Phân loại theo cấu tạo

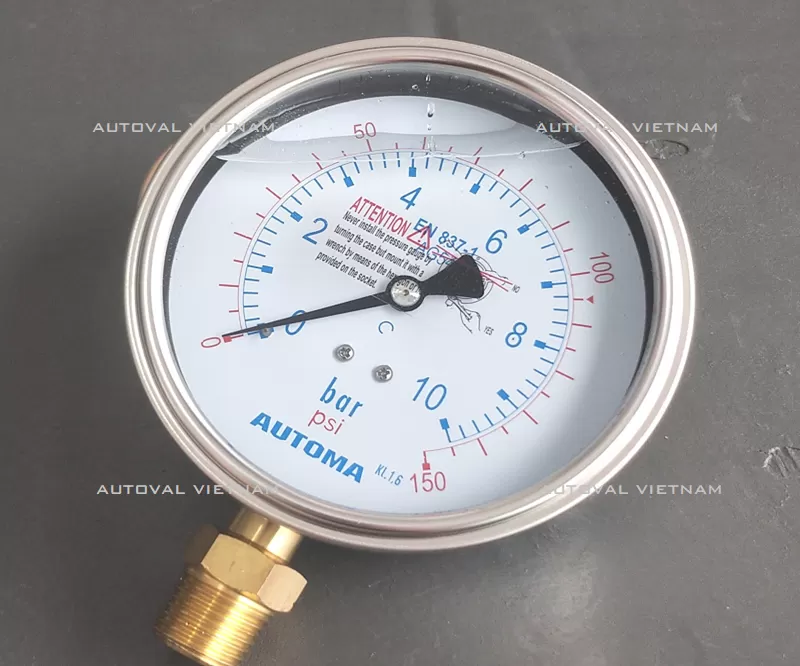

Đồng hồ áp suất Automa có dầu (oil filled gauge)
Đồng hồ áp suất ngâm dầu (thường là glycerin oil hoặc silicon oil - chất lỏng có độ nhớt cao & trong suốt, được đổ đầy vào bên trong) có đặc tính chống rung tốt, có tác dụng giảm chấn giúp ổn định kim chỉ thị khi quan sát.
Đồng hồ áp suất ngâm dầu thường được sử dụng ở những vị trí làm việc có rung động ví dụ như trên hệ thống máy nén khí, trên các đường ống sau bơm hay các vị trí thường xuyên có sự thay đổi đột ngột về áp suất, có xung áp … Ngoài ra, đồng hồ áp suất Automa loại ngâm dầu giảm chấn giúp ngăn sự ngưng tụ hơi nước, giữ cho mặt đồng hồ luôn trong suốt, dễ quan sát.
Đồng hồ áp suất Automa mặt khô (dry gauge)
Dầu giảm chấn dễ bay hơi ở nhiệt độ cao, do vậy với những vị trí ít rung động, không có biến thiên đột ngột về áp suất hoặc những vị trí có nhiệt độ cao thì loại đồng hồ áp suất mặt khô sẽ được ưu tiên sử dụng.
Lựa chọn đồng hồ áp ngâm dầu hay mặt khô cần dựa trên sự đánh giá về điều kiện vận hành, mức độ rung động, tính chất áp suất và nhiệt độ của hệ thống/nhiệt độ môi trường xung quanh để quyết định.

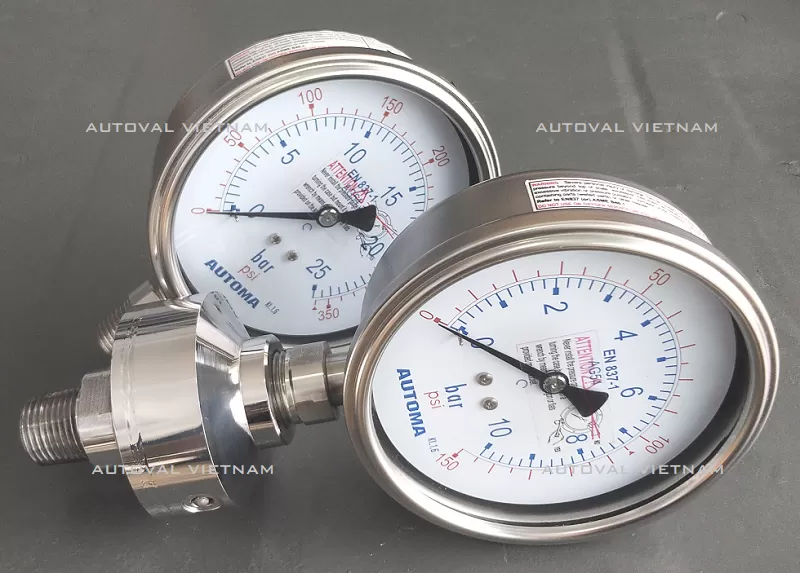

Đồng hồ áp suất Automa màng (diaphragm gauge)
Là sự kết hợp của đồng hồ áp inox với cơ cấu màng ngăn đàn hồi giúp cách ly môi chất có tính ăn mòn cao hoặc môi chất có lẫn tạp chất với bộ phận cảm biến áp suất nhạy cảm. Thiết kế đồng hồ áp suất Automa màng phù hợp cho những vị trí có xung áp, biến thiên áp suất, rung động hoặc chất lỏng hay khí gây ăn mòn như a-xít, dung dịch kiềm hay chất oxy hóa.
NHỮNG LƯU Ý KHI LẮP ĐẶT ĐỒNG HỒ ÁP
Dùng cờ-lê hoặc dụng cụ thích hợp
Lắp đặt đồng hồ áp suất đúng cách sẽ tránh gây hư hỏng hoặc biến dạng, sai lệch cơ cấu cảm biến áp suất nhạy cảm bên trong. Không bao giờ dùng tay để vặn (thân) đồng hồ vào vị trí cần lắp. Chân ren kết nối trên đồng hồ áp suất luôn có một đai ốc lục giác để dùng với loại cờ-lê thích hợp.

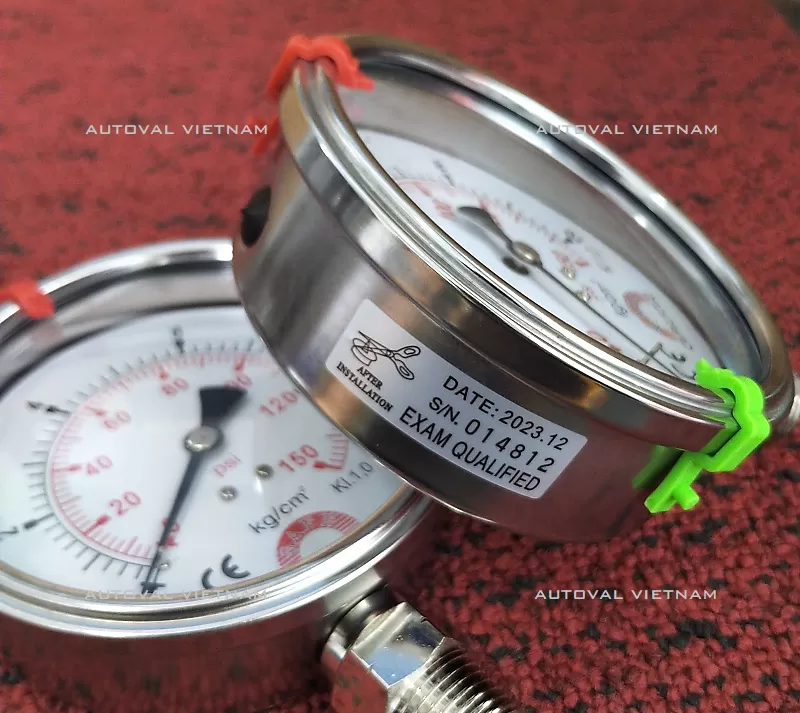

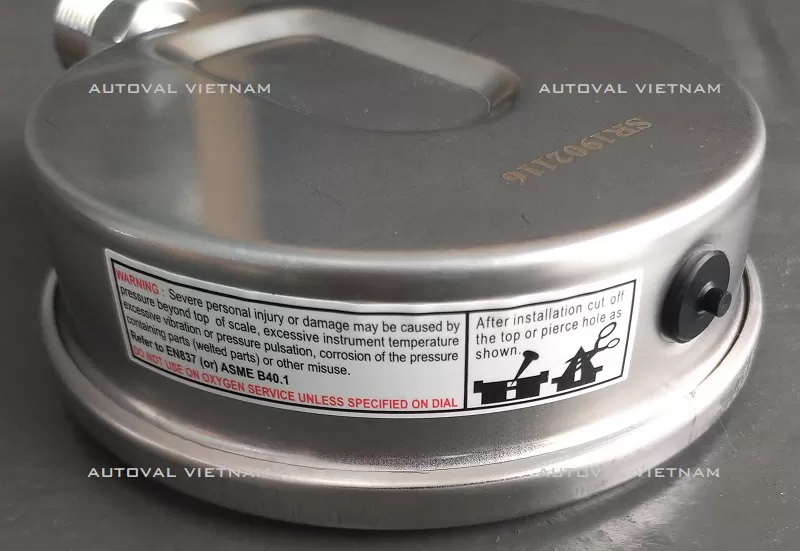

Cắt núm cao su tạo cân bằng áp
Đồng hồ áp suất loại kín khí hoặc có dầu giảm chấn thường được thiết kế một núm cao su nhỏ ngay phía trên đỉnh với mục đích giữ kín trong quá tính vận chuyển hoặc lưu kho. Việc thay đổi nhiệt độ sẽ dẫn đến sự chênh lệch áp suất giữa bên trong và ngoài đồng hồ, từ đó có thể gây ra sai số đáng kể cho kết quả đo.
Sau khi đồng hồ áp được lắp đặt vào đúng vị trí, nhà sản xuất luôn khuyến cáo cắt bỏ núm cao su hoặc tạo một lỗ thông hơi với mục đích cân bằng áp suất bên trong đồng hồ với áp suất khí quyển, điều này đặc biệt cần thiết với những đồng hồ đo dải áp suất nhỏ hoặc đồng hồ áp suất chân không.
Đồng hồ áp suất Automa dòng sản phẩm cao cấp & chuyên biệt cho công nghiệp được trang bị những tính năng gì?
[Blow-Out Protection]
Chống nổ bên trong đồng hồ áp suất - là tính năng an toàn được thiết kế để ngăn ngừa thương tích do các bộ phận bên trong đồng hồ bị vỡ đột ngột do quá áp, đặc biệt là ống Bourdon.

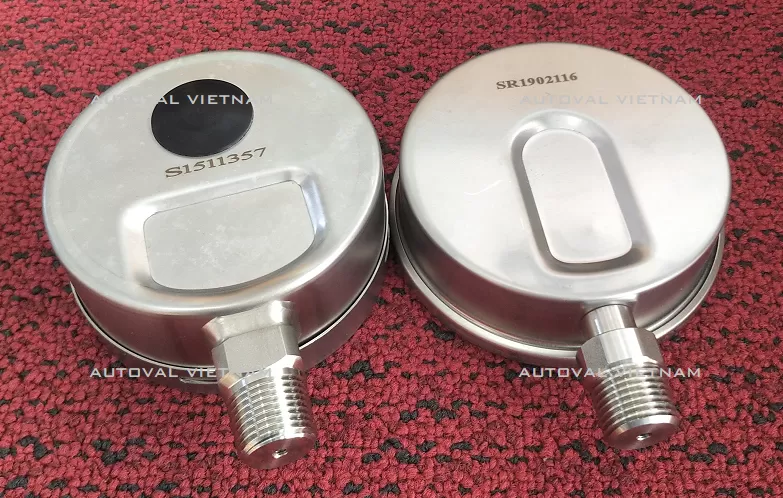

Đồng hồ áp suất Automa AG52 (bên trái) được trang bị đĩa xả áp (blow-out disc)
Đĩa xả áp (blow-out disc) là một đĩa cao su hoặc nhựa, thường nằm ở mặt sau của đồng hồ đo áp suất, được thiết kế với mục đích để giải phóng áp suất ra bên ngoài một cách có kiểm soát nếu áp suất bên trong cao quá mức cho phép do vỡ/ nổ ống Bourdon bên trong.

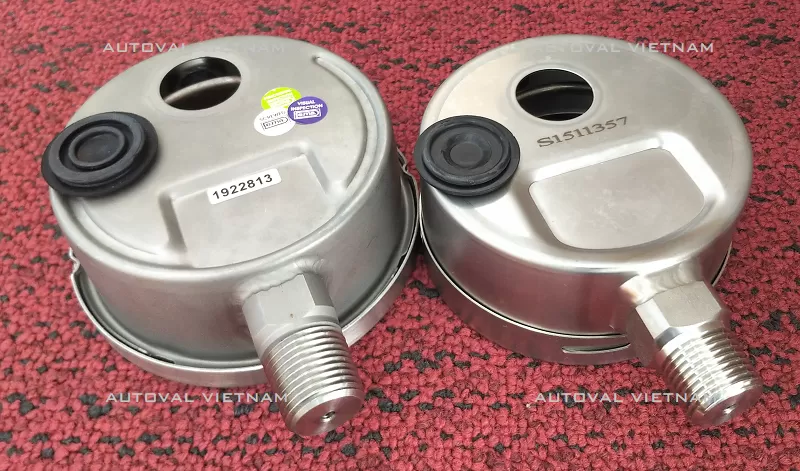

Đồng hồ áp suất TEMA (Italy) & đồng hồ áp suất Automa có đĩa xả áp (blow-out disc)
Tại sao cần có bảo vệ chống nổ?
An toàn vận hành:
Đồng hồ áp suất, đặc biệt là đồng hồ đo áp suất khí dễ cháy hoặc hóa chất, khi bị quá áp có thể khiến ống Bourdon hoặc các bộ phận khác bị vỡ đột ngột. Điều này có thể khiến mặt kính đồng hồ bị vỡ và thoát môi chất ra phía trước - vị trí đứng quan sát vận hành - từ đó gây thương tích hoặc cháy bỏng nguy hiểm.
Ngăn ngừa mảnh vỡ:
Đĩa xả áp (đĩa chống nổ) được thiết kế ở mặt sau của đồng hồ áp suất, sẽ hướng áp suất và mảnh vỡ ra xa, ngăn không thoát ra phía trước của đồng hồ để bảo vệ người vận hành.
[Safety Glass]
Sử dụng kính an toàn nhiều lớp thay vì mặt kính thường hay vật liệu nhẹ polycarbonate như trên những thiết kế đồng hồ áp tiêu chuẩn.

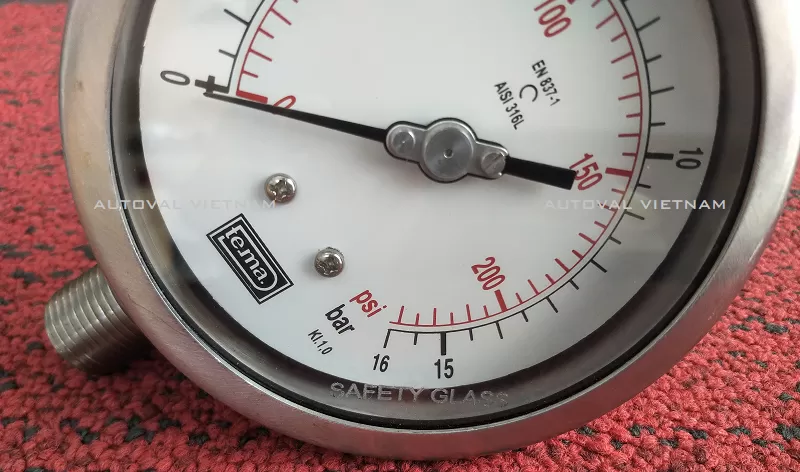

Mặt kính an toàn trên đồng hồ áp suất TEMA (Italy)

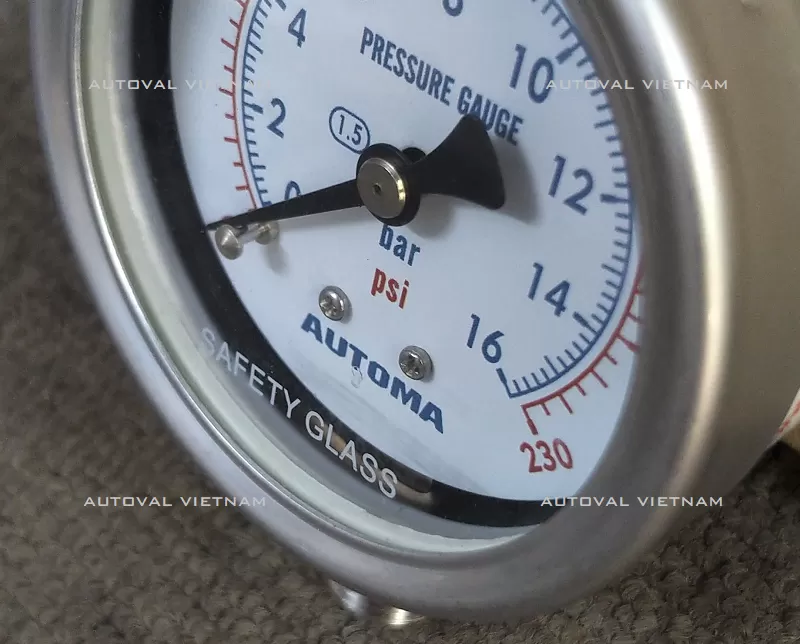

Mặt kính an toàn tôi nhiệt trên đồng hồ áp suất AUTOMA (Hàn Quốc)
Mặt kính nhiều lớp có khả năng chịu lực và chống vỡ tốt hơn so với mặt kính tiêu chuẩn, cung cấp thêm một lớp bảo vệ. Kính an toàn nhiều lớp đóng vai trò như một vách ngăn không cho áp suất thoát ra phía trước người vận hành mà sẽ được giải phóng ra phía sau đồng hồ qua đĩa xả áp.

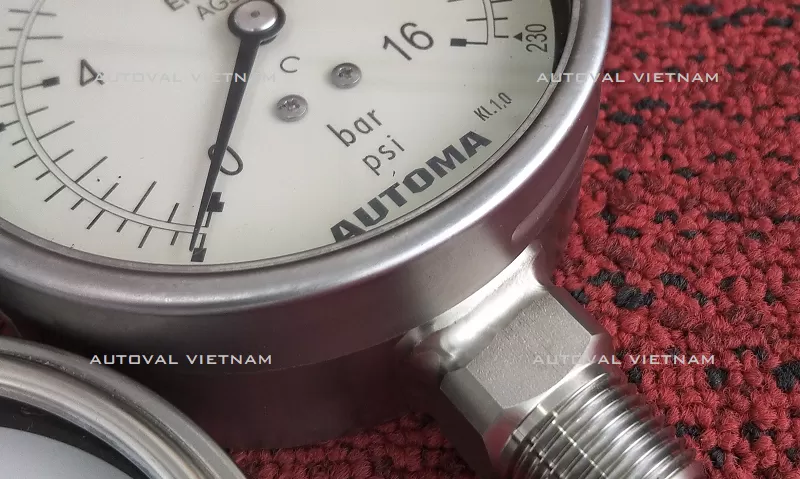

[Full Welding End-Connection]
Đồng hồ áp suất thiết kế cao cấp có chân ren kết nối được hàn hoàn toàn với thân đồng hồ thay vì dập ép hay tán nguội.

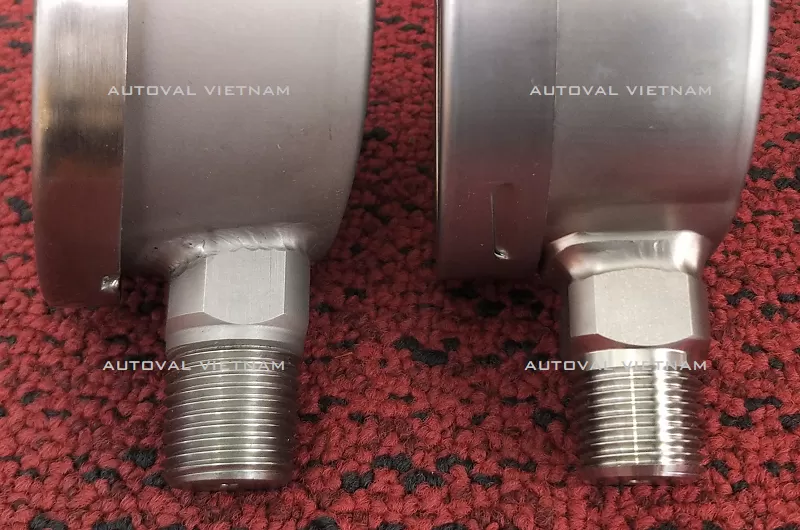

Chân ren kết nối hàn hoàn toàn với thân đồng hồ

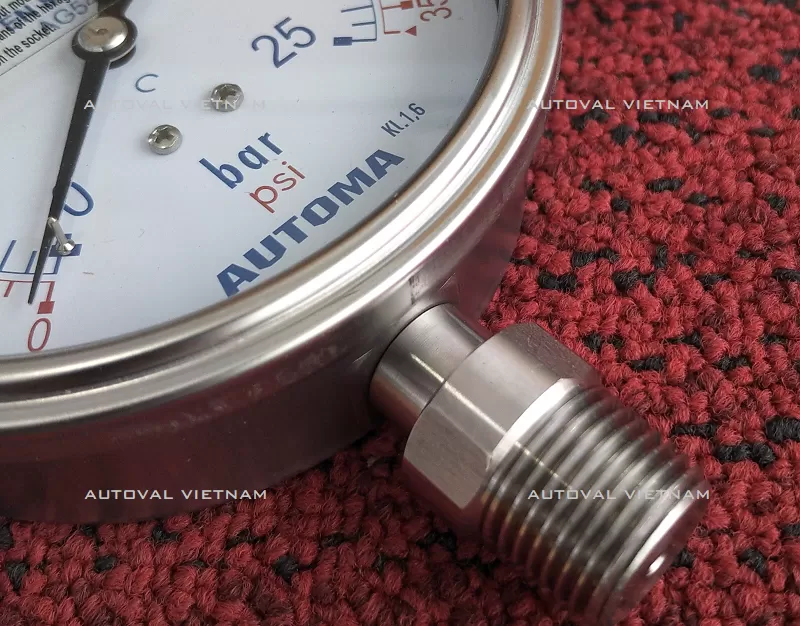

Chân ren kết nối không hàn

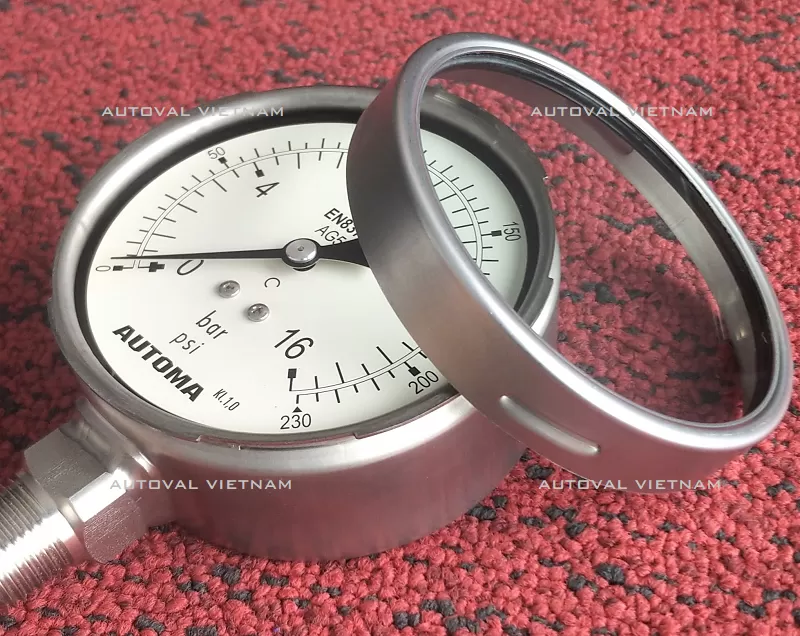

[Bayonet Design]
Kiểu thiết kế vành rời tháo lắp được giúp cho việc bảo trì và hiệu chuẩn lại đồng hồ áp dễ dàng hơn. Mặt trước của đồng hồ áp suất có thể được tháo ra ngay trên công trường mà không cần thiết bị chuyên dụng đặc biệt.
Mặt trước tháo rời cho mục đích bảo trì & hiệu chuẩn lại đồng hồ
[Accuracy Classes]
Cấp chính xác cũng là một trong những tiêu chí thiết kế quan trọng của loại đồng hồ áp suất cao cấp. Cấp chính xác của đồng hồ đo áp suất biểu thị sai số cho phép so với giá trị áp suất thực tế, được tính theo phần trăm (%) của dải đo trên toàn thang đo với ký hiệu CL hoặc KL.
Đồng hồ áp suất Automa dòng sản phẩm cao cấp đạt độ chính xác KL 1.0, điều này có nghĩa sai số cho phép tương ứng với 1% toàn thang đo. Ví dụ với một đồng áp suất có dải đo 16 bar thì với KL 1.0 sẽ có sai số là 0,16 bar.
Các loại cấp chính xác phổ biến:
0,1% - 0,25%: Được sử dụng cho các ứng dụng có độ chính xác cao như đồng hồ mẫu, đồng hồ thiết bị hiệu chuẩn.
0,6% - 1,0%: Phù hợp cho các quy trình công nghiệp quan trọng đòi hỏi độ chính xác cao.
1,6% - 2,5%: Thường được sử dụng cho các ứng dụng công nghiệp và thương mại nói chung, nơi các yêu cầu về độ chính xác không quá khắt khe có thể chấp nhận được.
